RTT 原理
一、 核心工作原理
RTT 的本质是： 利用调试器（J-Link）在 MCU 运行时“悄悄”读写 MCU 的 SRAM 。
在 ARM Cortex-M 等架构中，调试接口（DAP, Debug Access Port）拥有直接访问总线和 SRAM 的权限。这意味着 J-Link 可以在 完全不暂停 CPU 运行 的情况下，通过 SWD/JTAG 硬件引脚直接读取或写入 RAM 中的某块区域。
SEGGER RTT 控制块与环形缓冲区. Source: SEGGER Knowledge Base
二、 内部数据结构：控制块与环形缓冲区
RTT 在 MCU 的 RAM 中开辟了一块名为 控制块（Control Block） 的数据结构，里面维护着若干个 环形缓冲区（Ring Buffer / FIFO） 。
1. 控制块结构 (SEGGER_RTT_CB)
当程序初始化 RTT 时，内存中会存在这样一个结构：
- Identifier（标识符） ：固定的字符串（如
"SEGGER RTT"）。J-Link 连接时，会在 RAM 中扫描这个特征码来找到控制块的首地址。 - Up Buffers（上行缓冲区数组） ：MCU → PC（例如输出 Log、调试打印）。
- Down Buffers（下行缓冲区数组） ：PC → MCU（例如从电脑控制台输入指令）。
2. 环形缓冲区的无锁协作机制
每个 Up/Down Channel 都是一个典型的 单生产者 - 单消费者（SPSC）环形缓冲区 ，依靠两个指针/偏移量协同工作：
以最常用的 Up Buffer（日志打印） 为例：
| 角色 | 操作项 | 职责描述 |
|---|---|---|
| MCU (生产者) | WrOff(写偏移) | 负责将 printf的字符写入内存，并递增 WrOff。当到达缓冲区末尾时折返回 0。 |
| J-Link (消费者) | RdOff(读偏移) | 轮询读取 RdOff到 WrOff之间的未读数据发送给电脑，读取完毕后更新 RdOff。 |
为什么不需要加锁？
因为 MCU 只写
WrOff、只读RdOff；J-Link 只写RdOff、只读WrOff。这种“单向写指针”的设计避免了复杂的锁竞争，让 MCU 的写入逻辑极度精简。
三、 缓冲区满了怎么办？（三种工作模式）
当 MCU 打印日志的速度超过了 J-Link 通过 SWD 吞吐数据的速度时，Up Buffer 就会装满。RTT 提供了三种处理策略：
SEGGER_RTT_MODE_NO_BLOCK_SKIP（默认 - 非阻塞丢弃） 缓冲区满时直接跳过新数据， 绝对不阻塞 CPU 。适合对实时性要求极高的场景（如电机控制圈、高频中断）。SEGGER_RTT_MODE_NO_BLOCK_TRIM（非阻塞截断） 能装下多少就写多少，装不下的丢弃。SEGGER_RTT_MODE_BLOCK_IF_FIFO_FULL（阻塞等待） 等待 J-Link 把数据读走腾出空间再继续写。 能保证 Log 完整不丢包 ，但在 J-Link 未连接或读取慢时会拖慢主程序速度。

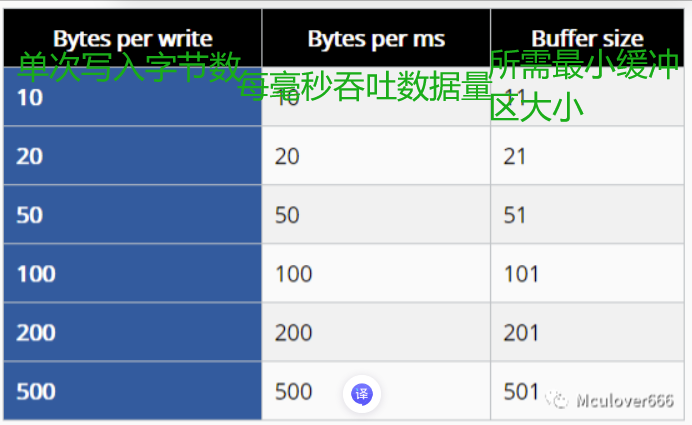

官方推荐配置:
四、 为什么 RTT 这么快？
- 无硬件波特率限制 ：传统的 UART 需要按照 115200 或 921600 波特率逐个 Bit 发送；RTT 只是在内存中做了一次
memcpy，性能仅受限于 RAM 读写速度。 - 零中断开销 ：不需要为了发送串口数据而频繁触发 TX 完成中断或占用 DMA 通道。
- 支持多通道（Multi-Channel） ：你可以开辟 Channel 0 打印标准文本 Log，Channel 1 发送二进制 Waveform 数据给上位机绘制波形（如 J-Scope），互不干扰。
