HardFault 调试：
进了 HardFault，怎么定位
进了 HardFault_Handler 之后，目标只有一个：找到是哪条指令炸的。
步骤
-
先看 LR（R14） 的值，判断该查哪根栈指针：
LR 值（HEX） 含义 栈回溯查 0xFFFFFFE9回到 Thread 模式，用 MSP（带 FPU 的 FreeRTOS 常见） MSP 0xFFFFFFF9回到 Thread 模式，用 MSP（无 FPU） MSP 0xFFFFFFFD回到 Thread 模式，用 PSP（无 FPU 的任务上下文） PSP 0xFFFFFFED回到 Thread 模式，用 PSP（带 FPU 的任务上下文） PSP 本质：LR 存在异常时被硬件替换为

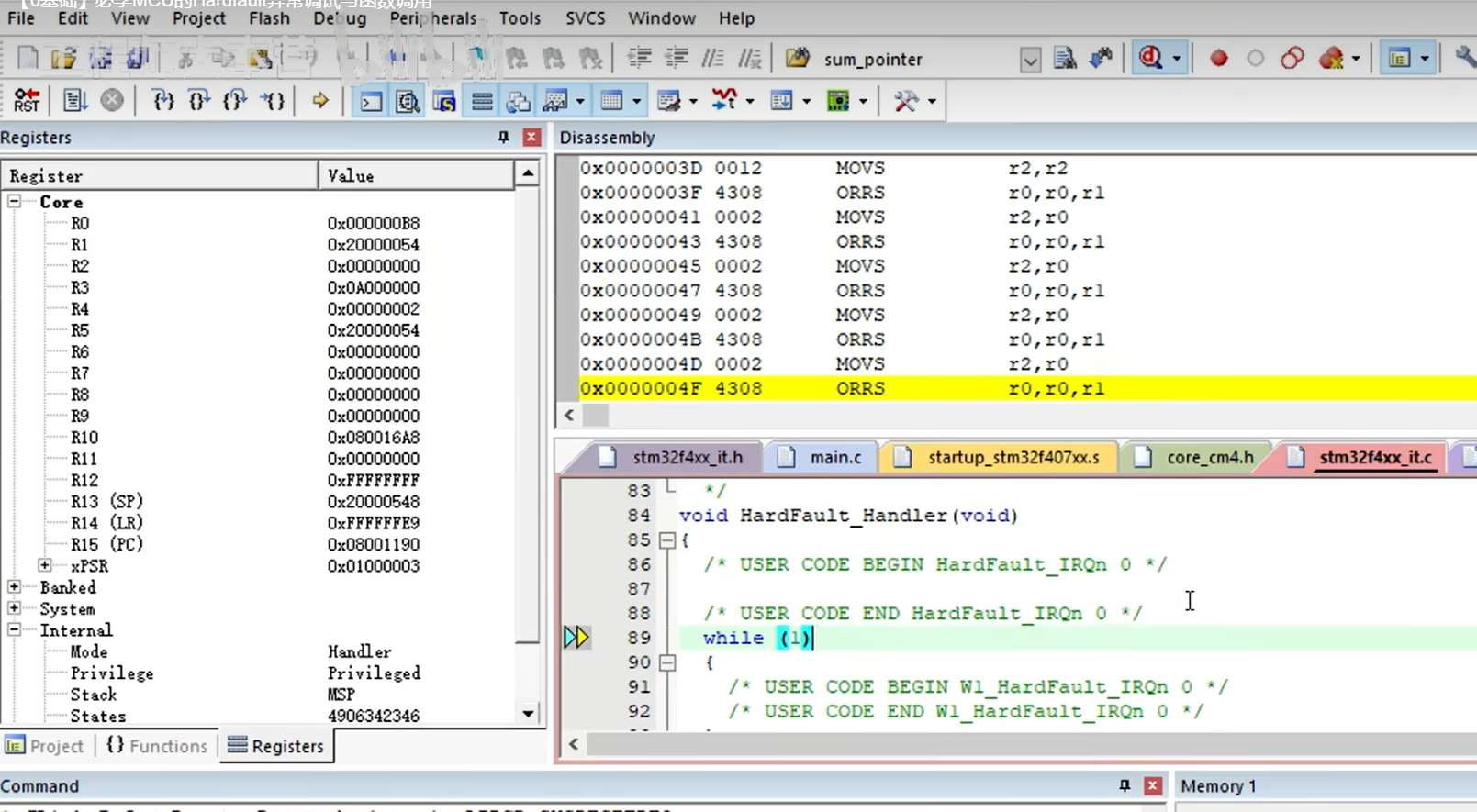

EXC_RETURN，它的低 4 位编码了返回模式和栈选择。FreeRTOS 任务跑在 PSP 上，如果 LR =0xFFFFFFFD，说明是任务里炸的，得去 PSP 里找栈帧。Keil 里直接看 R14 寄存器：
-

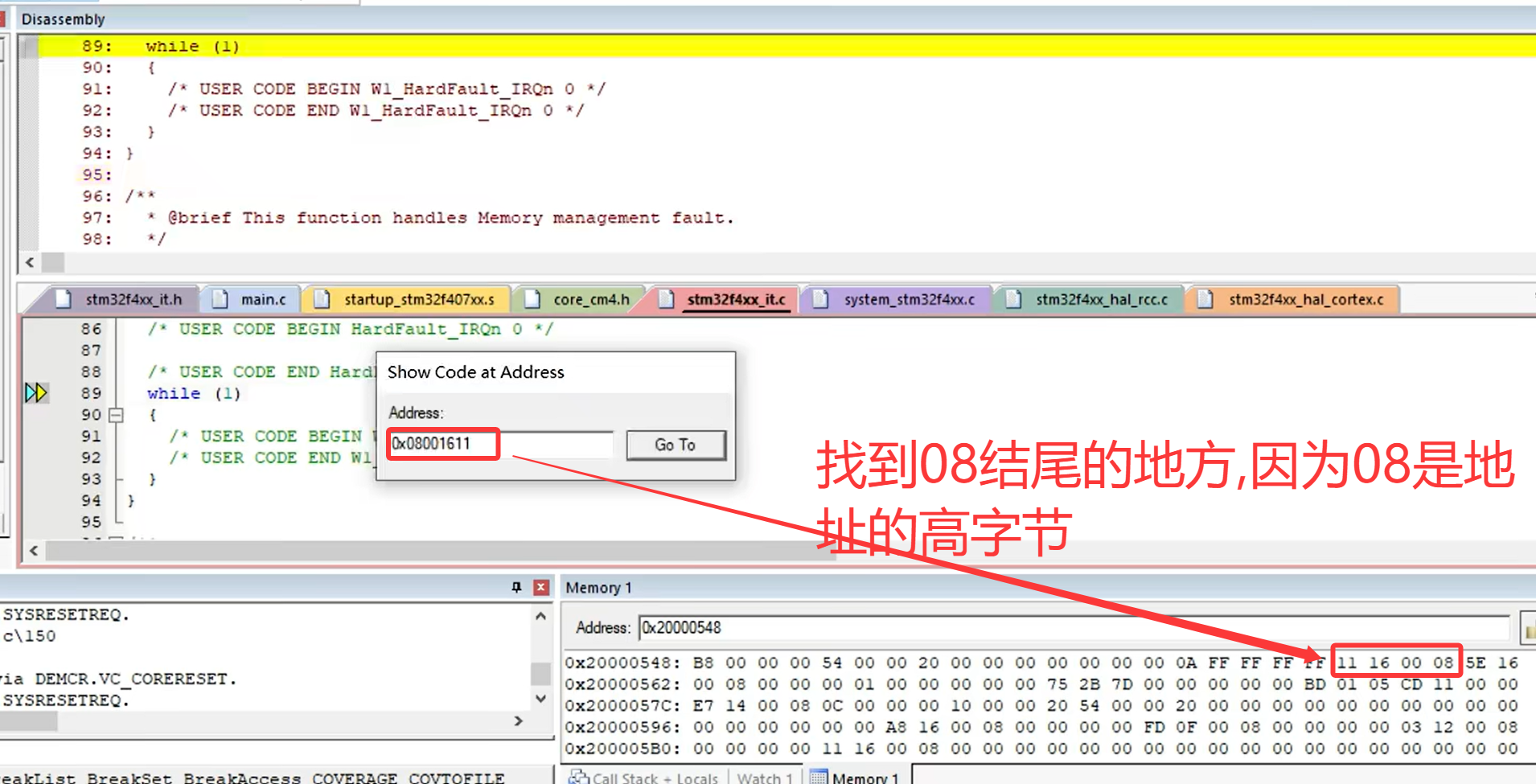

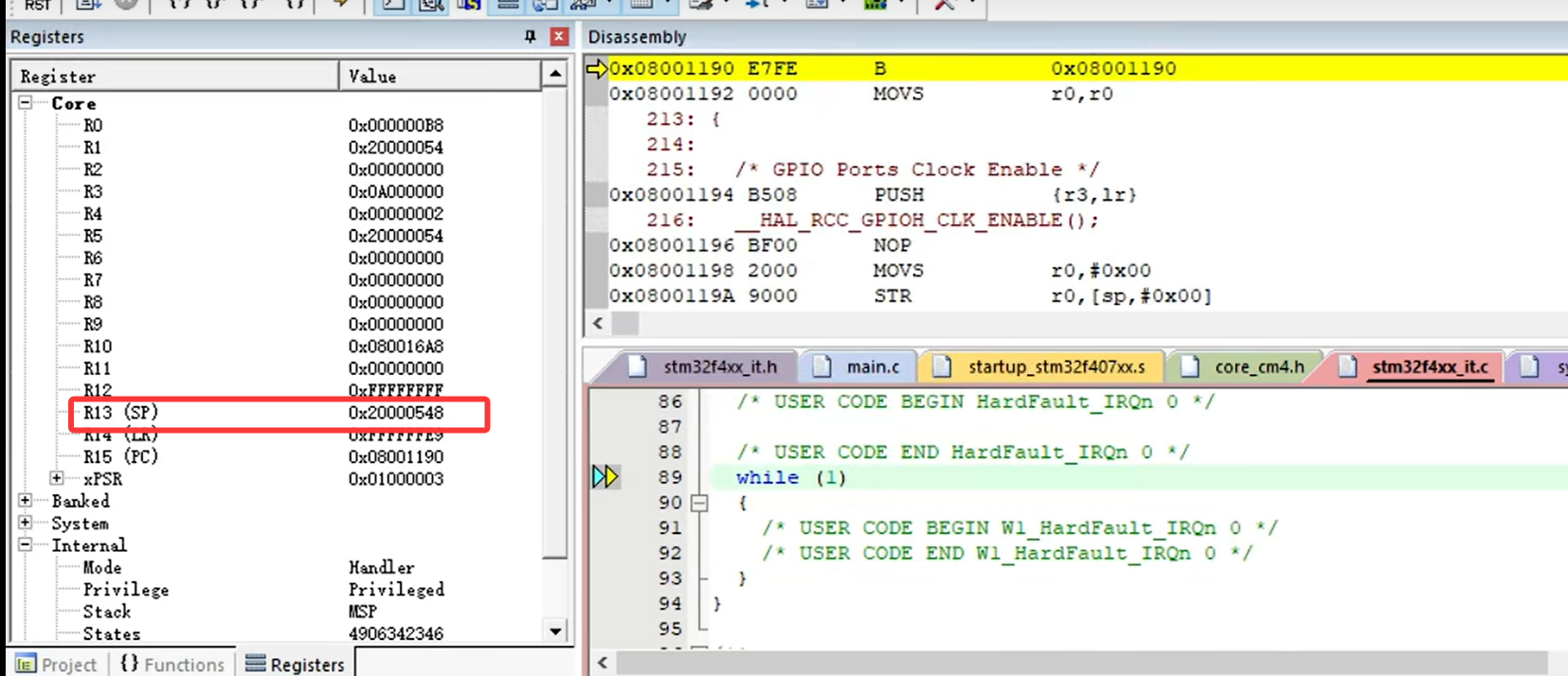

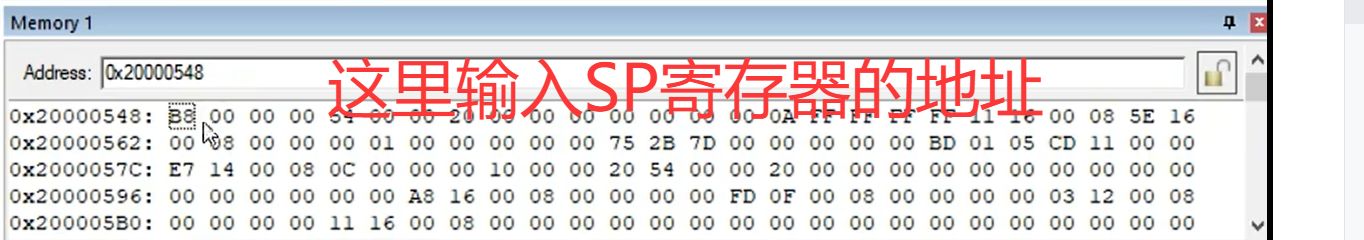

上一步确定的 SP 指向的是硬件自动压栈的栈帧，里面有一项是被压进去的 PC 值——它就是触发异常时的程序地址（详见 SP 寄存器笔记）,这里意思是,如果从hardfault出来运行的指令的地址,那么上一条指令就是进入hardfault的地方了
-

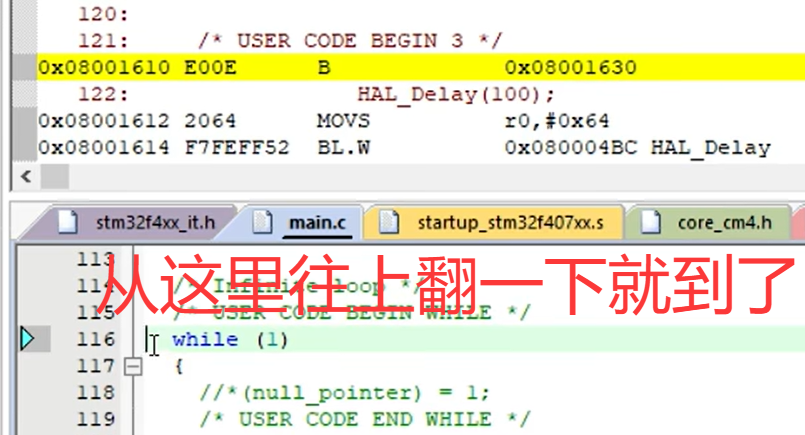

看 PC 的上一行——那条指令就是炸掉的真凶
为什么看上一行？因为压进栈的 PC 是异常返回后要恢复的地址，也就是出问题那条指令的下一条。所以真正闯祸的是反汇编里 PC 往上一行。
判断 Fault 类型
Cortex-M 有一个 CFSR（Configurable Fault Status Register），地址 0xE000ED28，里面的位告诉你 fault 属于哪一类：
| 寄存器 | 全称 | 含义 |
|---|---|---|
| UFSR (byte2) | Usage Fault | 未定义指令、非对齐访问等 |
| BFSR (byte1) | Bus Fault | 访问非法地址、总线错误 |
| MMFSR (byte0) | Mem Manage Fault | MPU 违规、访问保护区等 |
Keil 外设窗口里直接看 NVIC → CFSR，哪个位置 1 就知道是哪类问题。
常见场景判断：
- 地址非法：BFSR 置位，通常是野指针、数组越界写到了不可访问的区域
- 未定义指令：UFSR 置位，PC 跳到了一个不是代码的地方（比如跳进了数据区）
- 栈溢出：MMFSR 置位或直接 HardFault，栈踩穿了相邻内存。RTOS 任务栈太小是典型原因（见 MicroLIB 打开原因 中的原因二）
📎 栈帧结构和硬件自动压栈的详细内容见 SP 寄存器笔记
