中断请求与悬起

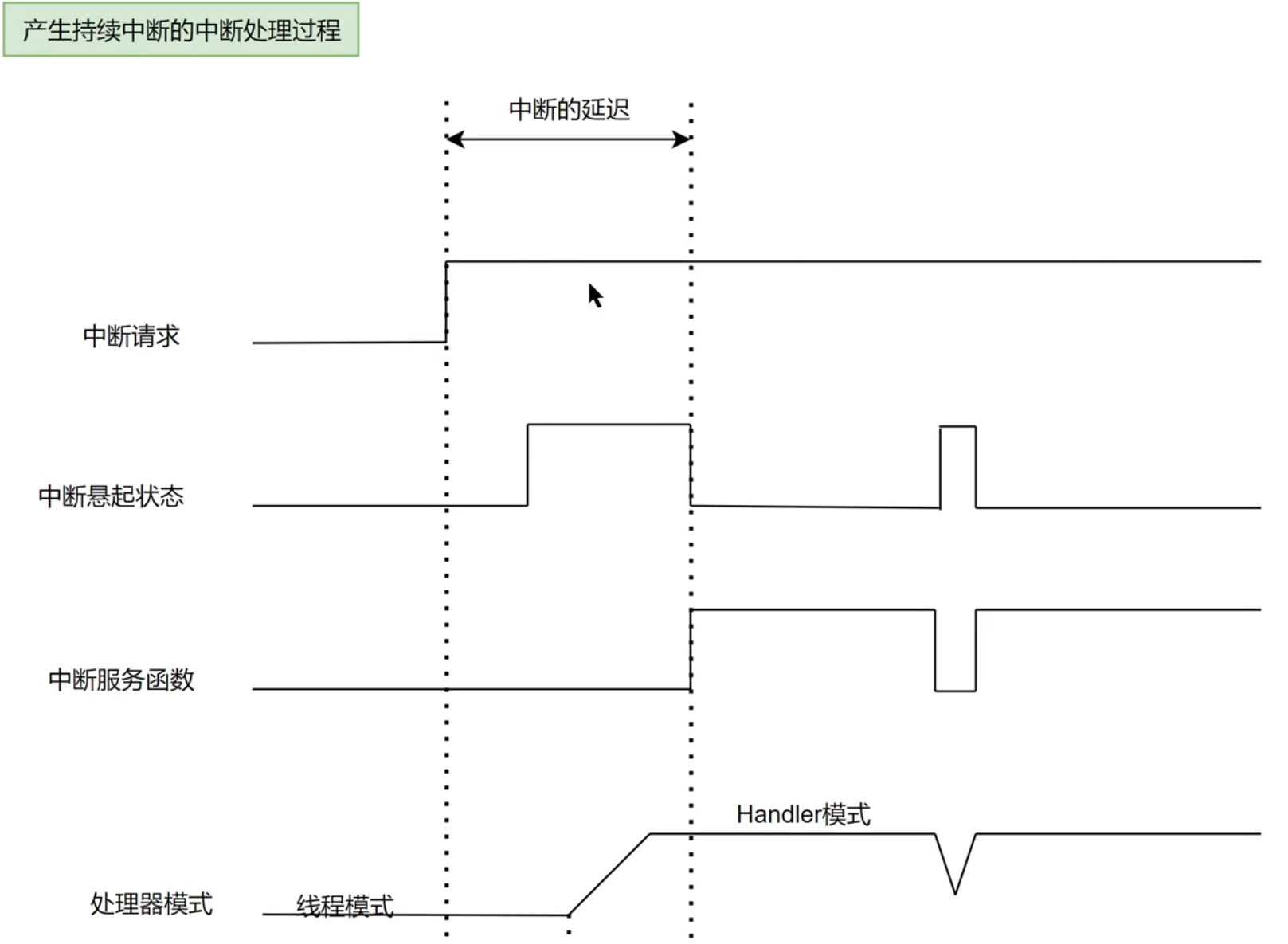

时序图:
中断请求与中断悬起
中断就两步：请求 → 悬起
外设事件 → 中断请求(Request) → 中断悬起(Pending) → CPU 响应
| 阶段 | 谁干的事 | 硬件行为 |
|---|---|---|
| 中断请求 | 外设 | 外设内部状态位置 1（如 TIMx_SR 的 UIF、USART_SR 的 RXNE），同时向 NVIC 发请求信号 |
| 中断悬起 | NVIC | 收到请求信号后，把对应中断号的 Pending 位置 1，排队等 CPU |
CPU 响应后 → Pending 位硬件自动清 0。但外设那边拉高的状态位不会自动清，必须在 ISR 里软件手动清——忘了清就会：退出 ISR → 外设状态位还拉着 → 又产生请求 → Pending 又置 1 → 又进 ISR → 死循环。
NVIC 寄存器
| 寄存器 | 全称 | 功能 |
|---|---|---|
| ISER | Interrupt Set-Enable Register | 使能中断 |
| ICER | Interrupt Clear-Enable Register | 禁能中断 |
| ISPR | Interrupt Set-Pending Register | 软件置 Pending，写 1 有效 |
| ICPR | Interrupt Clear-Pending Register | 清除 Pending，写 1 有效 |
中断悬起(Pending) 1 的条件
- 外设产生中断请求，且 NVIC 中该中断已使能 → 硬件自动置 Pending
- 软件写 ISPR → 手动置 Pending（即使外设没产生请求）
- 如果中断未使能，外设请求会把 Pending 置 1，但 CPU 不会响应
中断悬起(Pending)清0的时机
- 硬件自动清除：CPU 进入 ISR 时，硬件自动清除 Pending 位（注意：这是针对 NVIC 侧的 Pending，不是外设标志位）
- 软件清除：写 ICPR（写 1 清 0）
⚠️ 外设侧标志位需要软件手动清除——通常在 ISR 中读外设状态寄存器、写对应位清标志。不手动清除会导致 ISR 退出后又立刻重新进入。
为什么会”丢”中断？
Pending 位只有 1 个 bit——能记录”有中断在排队”，但记录不了”排了几个”。丢中断分两种情况：
中断悬起期间多次产生中断请求
第一次请求已经将 Pending 置 1，后续请求无法继续记录，只会与第一次请求合并，最终执行一次中断服务函数，其余请求丢失。
- 例如关中断时间过长：
__disable_irq()或 RTOS 临界区锁住期间，连续多次触发只能记录为 1 次，锁一开只响应一次。 - 例如高优先级中断”饿死”低优先级：低优先级中断的 Pending 一直挂着等不到 CPU，期间外设又触发多次，全部合并为一次。
中断服务函数执行期间多次产生中断请求
第一次新请求会将 Pending 置 1，后续请求仍无法继续记录。当前中断服务函数退出后只会再执行一次，其余请求丢失。
- 例如 ISR 执行时间太长（最常见）：ISR 里用了
delay()、复杂浮点计算、printf打印等，还没退出同一个外设又触发了。 - 例如外设硬件缓冲区溢出（ORE）：以 UART 为例，CPU 没及时把 DR 寄存器的数据读走，下一个字节就到了，硬件触发 Overrun 直接丢弃新数据。
- 例如外设状态位清除不当：清晚了，退出 ISR 时状态位还没完全写清，CPU 误以为又来了一次中断（伪重复触发）；清错了，复合中断中一次性清掉了未处理事件的状态位，对应事件直接被漏掉。
📎 异常进入时的自动压栈与返回流程详见 SP 寄存器笔记
