蜂鸣器驱动电路

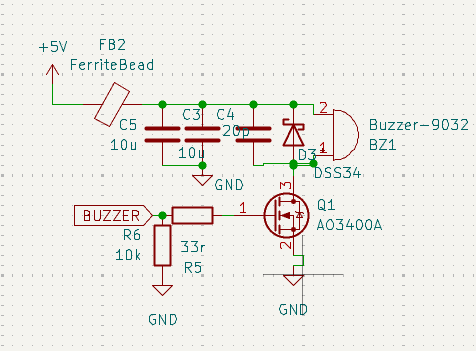

一、原理图

蜂鸣器驱动电路

核心一句话：蜂鸣器内部是线圈，本质是感性负载；D3 就是它的续流二极管，用来泄放反电动势。

蜂鸣器（Buzzer-9032 这类电磁式）内部是一个线圈 + 振动片，从电路角度看就是一个带直流电阻的电感。

电感电流不能突变，所以 Q1 由导通变关断的那一瞬间：

$V_{s p ik e} = - L \frac{d i}{d t}$

线圈电流被强行切断 → 感应出几十~几百 V 的反向尖峰（极性：力图维持原电流方向）→ 直接加在 Q1 的 D-S 之间 → 击穿 MOS。

D3 的作用就是给这股电流一条出路，把它钳在 $5 V + V_{F}$ 以内。

+5V ──[FB2]──┬── BZ1(2) ── 线圈 ── BZ1(1) ── Q1(D→S) ── GND
             │
        C5/C3/C4 ── GND

电流：+5V → 蜂鸣器 → Q1 → GND，方向为流入 pin2、流出 pin1。

此时 D3 反偏截止（阳极在 pin1 ≈ 0 V，阴极在 +5V），不参与工作。

BZ1(1) ── D3(阳极→阴极) ── +5V ── BZ1(2)
   ↑                                    │
   └──────────  线圈内部  ──────────────┘

pin1 电压被顶到 $5 V + 0.3 V$ 以上 → D3 导通，线圈电流沿 线圈 → D3 这个两器件小环继续流，慢慢衰减到零。

关键点：续流回路只有「蜂鸣器 + D3」两个器件，不经过 GND，也不经过输入电容 —— 所以 D3 必须紧贴蜂鸣器引脚摆放，环路面积才能最小。详见续流路径。

元件	参数	作用
BZ1	Buzzer-9032	蜂鸣器，等效为电感 + 直流电阻
D3	DSS34（肖特基）	续流 / 泄放二极管，反并联在蜂鸣器两端，阴极朝 +5V
Q1	AO3400A（NMOS）	低边开关， $R_{D S (o n)} \approx 28 m Ω$ ， $V_{t h} \approx 1.4 V$ ，3.3 V 可直驱
R5	33 Ω	栅极串联电阻，限制栅极充放电电流、抑制振铃、减缓 $d v / d t$
R6	10 kΩ	栅极下拉，保证 MCU 未初始化 / 复位期间 MOS 默认关断，防止上电乱响
FB2	FerriteBead	磁珠，阻断蜂鸣器开关脉冲的高频噪声窜到 +5V 主轨（也是 EMI 整改点）
C5 / C3	10 µF ×2	储能，蜂鸣器是脉冲大电流负载，靠它供瞬态，避免把 5V 轨拉塌
C4	20 pF	高频去耦，抑制开关瞬间的高频振铃

点	说明
为什么用低边 NMOS	源极接地，栅极只要相对 GND 有 3.3 V 就能开，不需要自举 / 电荷泵；AO3400A 是逻辑电平 MOS，可直接接 MCU 引脚
为什么用肖特基	$V_{F}$ 只有 0.3 V（普通硅管 0.7 V），钳位更低；且反向恢复快，PWM 驱动无源蜂鸣器时不会拖尾
二极管方向别接反	阴极必须接 +5V（高电位侧），阳极接开关节点。接反 → 蜂鸣器一直响或直接短路
它是并联在负载两端	不是对地钳位。D3 的回路是 `蜂鸣器 → D3`，与 GND 无关
磁珠 + 电容是一组	磁珠单独用会与负载电感谐振，必须配电容；这里 C5/C3 就是那个配对电容
电压选择	D3 反压额定 ≥ 供电电压即可，但留余量选 40 V（DSS34）是合理的

错误	后果
不给续流二极管	Q1 被反电动势击穿，是蜂鸣器电路最常见的炸管原因
用 1N4007 + 高频 PWM	恢复慢，续流跟不上，波形畸变、发热
栅极没有下拉电阻	上电 / 复位期间 MCU 引脚高阻，MOS 误导通，蜂鸣器乱响
续流二极管离蜂鸣器很远	续流环路面积大 → 寄生电感大 → 尖峰照样高，等于没加
二极管画成对地	续流回路绕经 GND，环路变大，且钳位效果变差
不区分有源 / 无源蜂鸣器	无源蜂鸣器靠 PWM 驱动，开关频率高得多，对续流管和磁珠要求更严
