GPIO：
全称 (General Purpose Input/Output)，通用输入输出 GPIO是单片机与外部世界交互最基础、最直接的通道。在后面学习的串口通信，SPI总线，IIC总线，PWM控制电机，它们的物理信号都从GPIO引脚输出输入
从电路到编程模型
我们写代码就是往某个内存地址写了个数值，
然后这个值被硬件电路翻译成 MOS的导通/关断

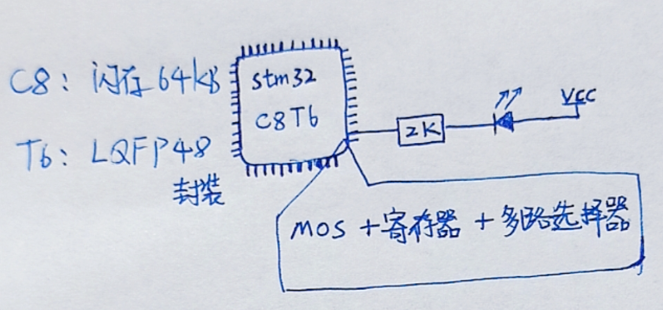

STM32F1:
一个蓝色小药丸 有48个引脚：VDD、VSS、VBAT、NRST、BOOT0、余GPIO GPIO分组：A~E，每组16个引脚，16正好是一个16位寄存器的宽度
引脚分组
把GPIO组映射到它在内存中的基地址
enum class GpioPort : uintptr_t { // enum class: 强枚举, uintptr_t: 平台指针宽度一致
A = GPIOA_BASE, // 0x40010800 ) 相差1KB
B = GPIOB_BASE, // 0x40010C00 )
C = GPIOC_BASE, // 0x40011000
D = GPIOD_BASE // 0x40011400
E = GPIOE_BASE, // 0x40011800
};
这些基地址之间间隔是 0x400 (1024字节),中间包含了7个寄存器
引脚和寄存器的关系
GPIOC : 0x40011000
CRL
32位寄存器，高 Pin7 ⇐- 低 Pin0 每4位中 低2位叫MODE:设置输入或输出速度(压摆率 （Slew Rate）电平响应快慢,上升下降沿是否陡峭) 高2位叫CNF:设置上拉？/推挽开漏？
CRH
与上同
IDR
输入数据寄存器，低16位有效记录电平状态
ODR
输出寄存器，操作非原子，直接控制电平 ↑ 不想被中断，所以设计了 BSRR 和 BRR
BSRR
低16位：往某位写1，对应ODR设为1，0无影响 高16位：往某位写1，对应ODR清零，0无影响 （原子操作）
BRR
低16位 写1清除 ODR对应位 （旧固件使用,现已冗余）
LCKR
锁定寄存器配置，对应位 CRL / CRH 无法修改 初始化后锁定，防止程序跑飞意外修改GPIO导致意外损坏 需按照特定的写入序列执行(防止跑飞的时候LCKR也被修改了)
STM32F4:
MODER
决定物理引脚的大方向工作模式。
将引脚独立配置为输入（Input）、输出（Output）、复用功能（Alternate function）或纯模拟状态（Analog）。
OSPEEDR
控制引脚输出电平跳变的翻转速度（压摆率）。
可配置为低、中、快、高速。速度越高信号边缘越陡峭，但会带来更高的功耗与电磁干扰（EMI）。
OTYPER
决定引脚输出信号的硬件驱动结构。
配置为推挽输出（Push-Pull，具备强高低电平驱动能力）或开漏输出（Open-Drain，需外接上拉电阻，常用于 I2C 等线与逻辑总线）。
BSRR
专为安全翻转电平设计的原子操作通道。
往低 16 位的对应位置写 1 可拉高引脚（Set），往高 16 位的对应位置写 1 可拉低引脚（Reset）。单指令周期完成纯写操作，绝对安全，不受任何中断干扰。
LCKR
锁定当前引脚的各项配置状态。
必须按照特定的写入时序（密码序列）执行。一旦锁定，直到下一次系统复位前，被锁定位的模式、速度、上下拉等配置都无法再被修改，防止程序跑飞导致硬件损坏。
AFRL
管理端口中低 8 位引脚（Pin 0 ~ Pin 7）的复用功能映射。
当引脚在 MODER 中被配置为“复用模式”时，通过此寄存器将物理引脚的控制权交接给特定的芯片内部外设（如将其接通为 USART_TX 或 I2C_SCL）。
AFRH
管理端口中高 8 位引脚（Pin 8 ~ Pin 15）的复用功能映射。
功能机制与 AFRL 完全一致，专门负责高位引脚与特定内部外设功能的路由连接。
ODR
存放 CPU 期望向外输出的电平数据。
直接修改特定位需要经历底层的“读-改-写”非原子过程，中途若被中断打断极易产生数据覆盖风险。安全做法是使用 BSRR 寄存器进行单向且原子的写操作。
IDR
实时映射物理引脚当前的真实外部电平。仅涉及一次总线读取动作，瞬间获取引脚电平快照。由于该寄存器为只读属性，完全不存在“读-改-写”引发的冲突与篡改可能。
GPIO的四种工作模式：
分别为输入、输出、复用功能、模拟模式,CRL,CRH设置
输入：
外部告诉单片机 外部信号电压 -⇒ 施密特触发器(Schmitt Trigger)进行整形-⇒输入数据寄存器IDR-⇒程序读取IDR得知
施密特触发器:把模拟信号变成数字信号,没有中间态 可以设置弱上拉下拉
浮空输入漏电流
如果pin没有弱上拉下拉,也没有施密特触发器,就会导致pin可能在0到3.3之间,那么MOS就会落入饱和区(参考MOS笔记),就会有电流通过,导致漏电流

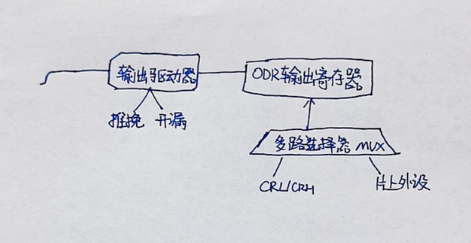

输出：
分为推挽和开漏

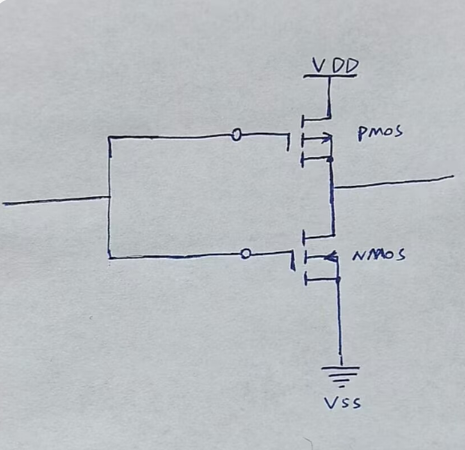

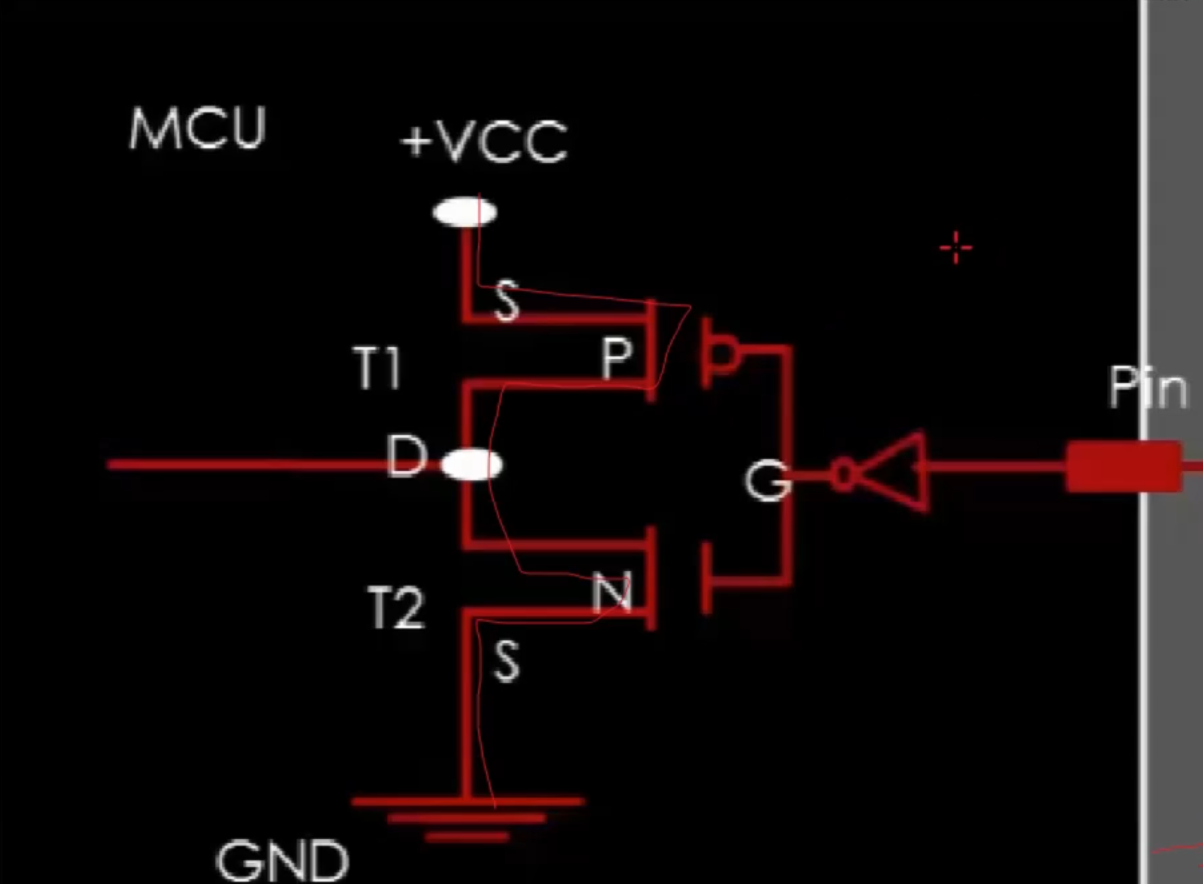

推挽：驱动能力强
开漏:只可拉低，不可拉高,拉高要上拉电阻,IIC会用
上拉电阻40K
输出模式也可以输入读取
复用功能：
让同一个物理引脚在不同时刻承担不同角色
当引脚设置为复用功能，引脚将交给对应的片上外设驱动
配置完成后，代码操作 UART 寄存器而不是 GPIO 寄存器
模拟模式
用于连接 ADC 和 DAC 施密特触发器被禁用，IDR不再更新（数字电路是干扰源，要关断） 信号 -⇒ 内部电路 -⇒ADC
