示波器
一句话：示波器是用于观测电信号波形的电子测量仪器。
下图按钮
1,接负极正极

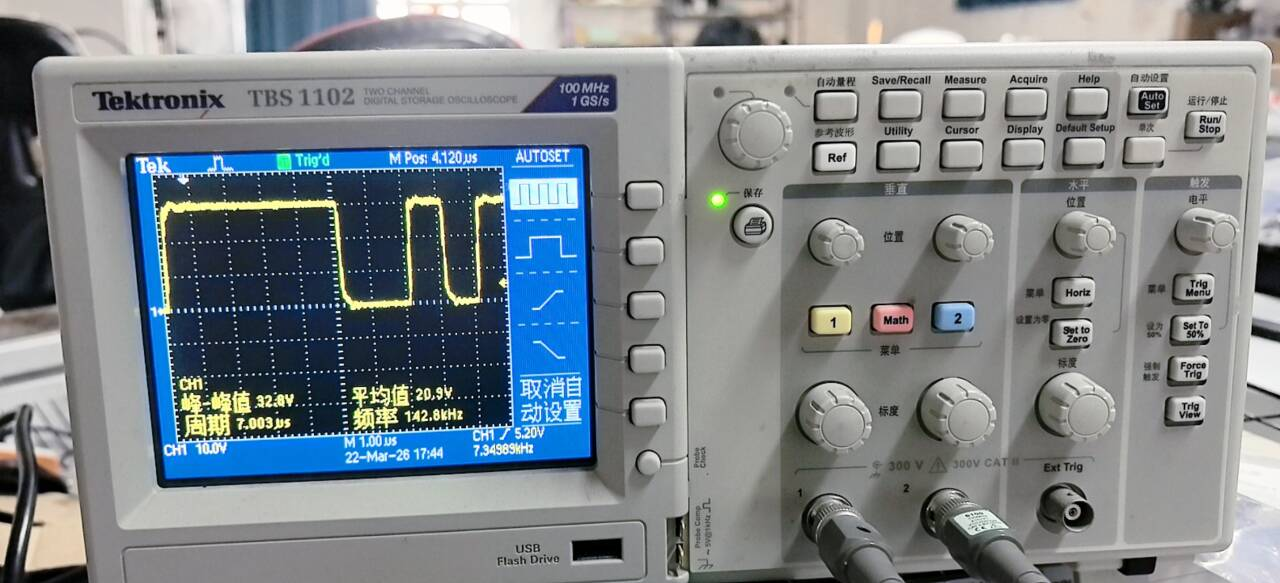

先按autoset看看可以设置个大概
2,垂直位置旋钮可以把波形上下移动
垂直标度旋钮可以更改波形峰值和低谷的差距,也就是高度
水平位置按钮可以看波形的整体,就像这样,波形向左了
水平标度旋钮可以把波形变宽变胖

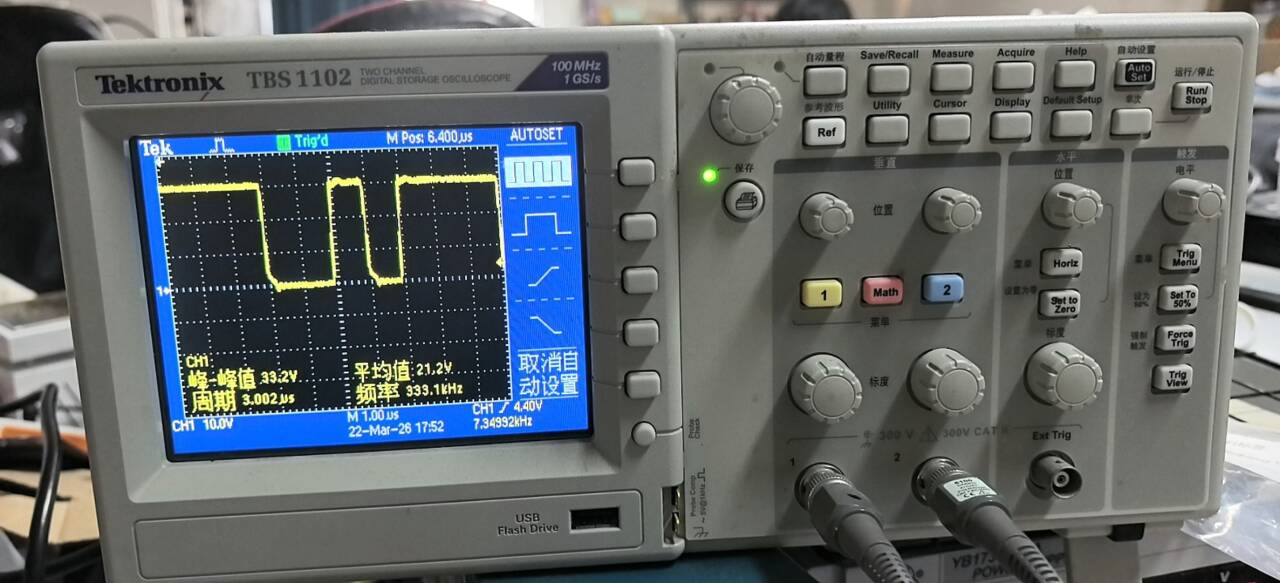

触发电平旋钮可以把箭头的当前的点烟的片段截取出来然后叠加,这是使波形静止的关键

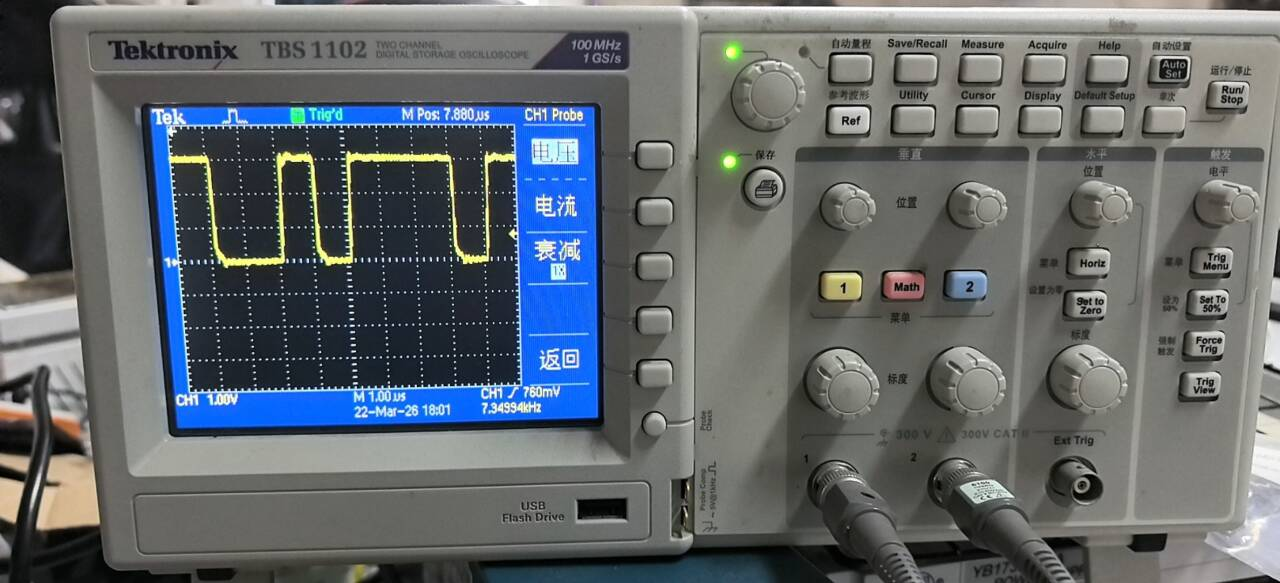

图中的电压不对,是因为设置了探头衰减,可以按黄色的按钮(测量头的按钮,进入设置衰减),下图就对了
注意细节

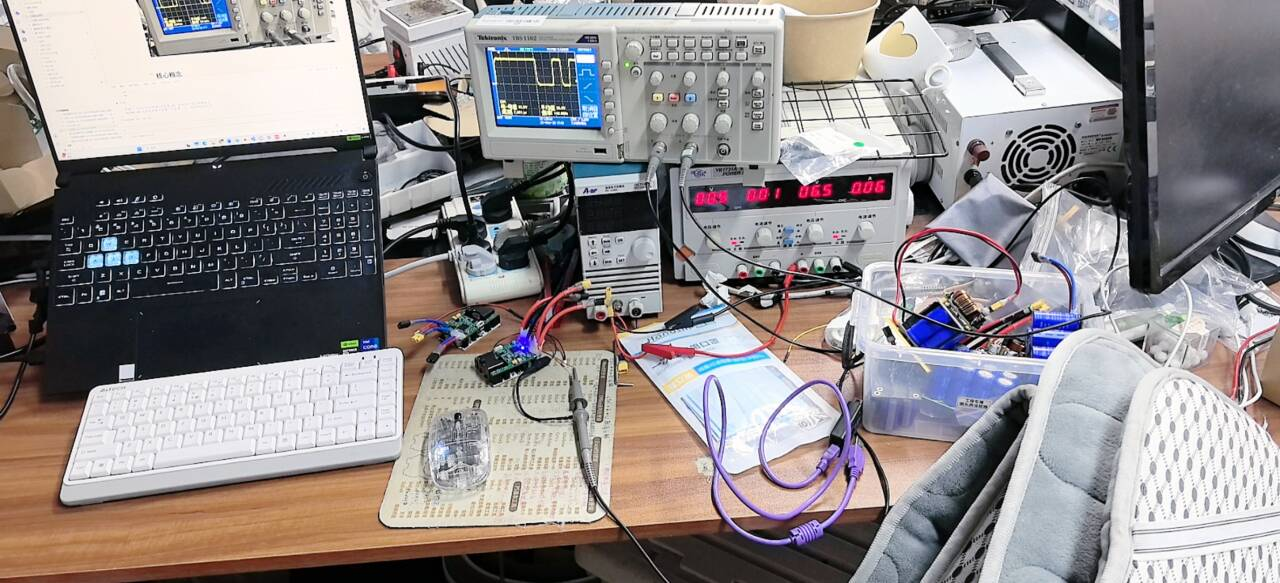

26/4/19 今天用示波器的时候把芯片烧了,示波器和万用表不同,他的地不是浮空的,而是被拉到了地线,而芯片用的电源箱供电,我把示波器当成万用表测,把地接到了高电压位置,结果短路了
示波器不适合测量电压,精度不如万用表,而且一端必须接地
