GS8332-SR 运算放大器
芯片简介
GS8332-SR 是聚洵（Gainsil）的一款双通道、高精度、零漂移（Zero-Drift）运算放大器。
在当前这类电源采样电路里，它的核心作用不是放大，而是作为电压跟随器 / 缓冲器，把前级分压后的电压稳定地送给 MCU 的 ADC。
在这个电路里的作用

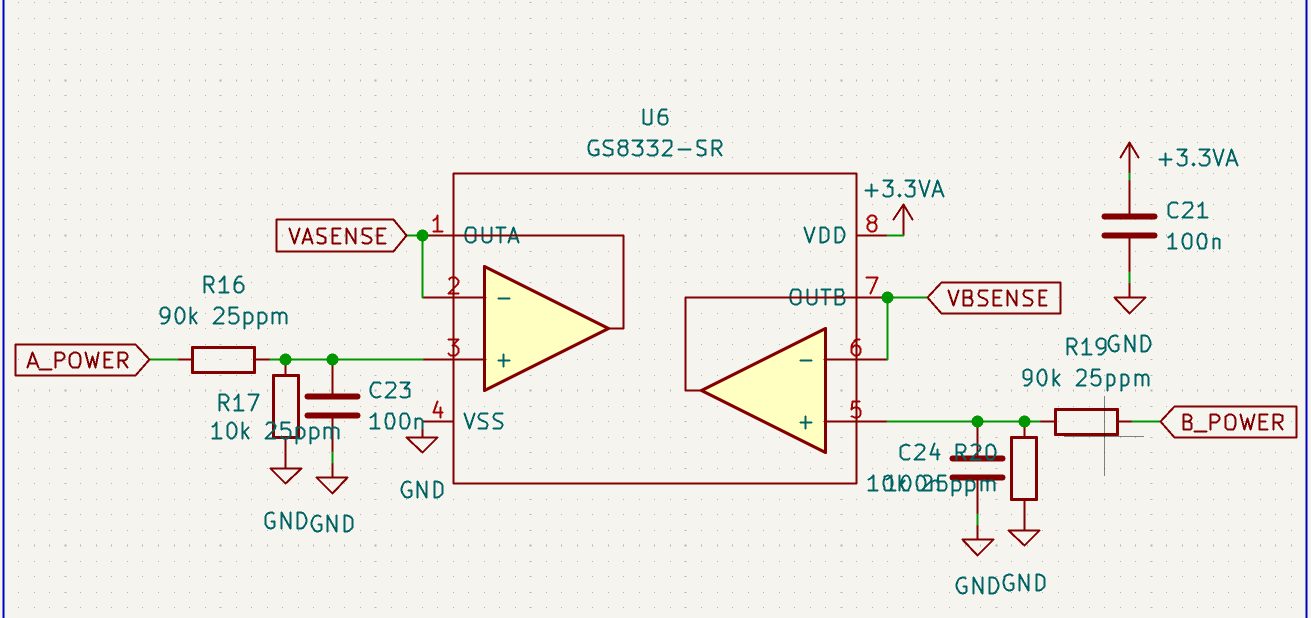

可以把它前面的采样链路分成三步理解：
1. 分压
输入信号 A_POWER 或 B_POWER 先经过 R16=90kΩ 和 R17=10kΩ 的分压网络。
分压后电压为：
作用：
- 把
12V、24V这类高电压缩小到 ADC 可采样范围 - 给后级运放和 MCU 提供安全的输入电平
2. 滤波
C23=100nF 和分压网络一起构成简单低通滤波。
作用：
- 滤掉电源线上的高频噪声
- 让采样值更平稳，减小抖动
3. 缓冲
运放输出端直接回接反相输入端，这是典型的电压跟随器接法。
它的主要价值是：
- 高输入阻抗：几乎不从分压网络取电流，分压比更稳定
- 低输出阻抗：可以更稳地驱动 ADC 采样电容
- 隔离前后级：避免 ADC 采样瞬间拉动前级分压点电压
如果没有这个运放，ADC 内部采样电容充放电时，可能直接把分压点拉偏，导致采样误差。
为什么选 GS8332-SR
这类电路如果前级已经用了高精度电阻，比如 25ppm 电阻，通常说明系统对采样精度和温漂比较敏感。此时选零漂移运放是合理的。
零漂移
GS8332-SR 采用斩波稳零类方案，输入失调电压和温漂都比较低。
作用：
- 提高静态采样准确度
- 降低温度变化带来的零点漂移
轨到轨输出
如果系统供电是 3.3V，轨到轨输出可以让输出尽量覆盖接近 0V 到 3.3V 的范围。
作用：
- 不轻易压缩 ADC 可用量程
- 更适合单电源采样系统
低噪声、适合直流精密采样
对于电池电压、电源母线电压、电流采样放大后的直流量测，这类运放比普通低成本通用运放更稳。
典型应用场景
- 电池组分压采样
- 电源母线电压监测
- 运放缓冲后送入 MCU ADC
- 配合分流电阻或采样网络做电流/功率监测
一句话理解
GS8332-SR 在这里本质上是一个高精度信号调理缓冲器：
把前级“高阻、易受 ADC 扰动、带噪声”的分压信号，变成“低阻、稳定、适合 ADC 读取”的采样电压。
